Lukitusreleet, jotka tarjoavat tehokkaan tavan ylläpitää kytkintilaa alhaisella virrankulutuksella, ovat olennainen osa sähkö- ja elektroniikkajärjestelmiä. Lukitusreleet käyttävät lyhyttä pulssia vaihtaakseen tiloja ja pysyäkseen lopullisessa asennossaan ilman jatkuvaa energiaa, toisin kuin perinteiset releet, jotka tarvitsevat jatkuvan jännitelähteen tilan ylläpitämiseksi. Tässä artikkelissa tarkastellaan lukitusreleiden käyttöä ja etuja sekä niiden asetusta ja nollausta.
Laukaisun jälkeen lukitusrele – jota kutsutaan myös bistabiiliksi releeksi – säilyttää asemansa, vaikka virta katkeaa. Asetus ja nollaus ovat sen kaksi vakaata tilaa. Ohjauspulssit saavat releen vaihtamaan näiden tilojen välillä.
Lukitusreleet toimivat yhdellä kahdesta päämekanismista:
1. Yksikelainen lukitusrele
Yksikelainen lukitusrele toimii yhden kelan kanssa, joka vastaanottaa vaihtelevia polaarisia pulsseja muuttaakseen tilaansa.
- Releen asettaminen (ON-tila): Positiivinen jännitepulssi aktivoi käämin ja siirtää sisäiset koskettimet asetettuun asentoon.
- Releen nollaus (OFF-tila): Negatiivinen jännitepulssi (tai käänteinen polariteettipulssi) siirtää koskettimet takaisin nollausasentoon.
Kun rele on kytketty, se pysyy tässä tilassa, kunnes toinen pulssi muuttaa sen.
2. Kaksikelainen lukitusrele
Kaksikelaisessa lukitusreleessä on kaksi erillistä kelaa - yksi asetusta ja toinen nollausta varten.
- Releen asettaminen (ON-tila): Lyhyt pulssi "set"-käämiin siirtää sisäiset koskettimet ON-asentoon.
- Releen nollaus (OFF-tila): Lyhyt pulssi "reset"-kelaan siirtää koskettimet takaisin OFF-asentoon.
Koska koskettimet pitävät paikkansa magneettisesti tai mekaanisesti, tilan ylläpitämiseen ei tarvita jatkuvaa tehoa.
- Energiatehokkuus: alkaenlukitusreleeteivät vaadi jatkuvaa tehoa ylläpitääkseen tilaa, ne kuluttavat vähemmän energiaa verrattuna perinteisiin releisiin.
- Alhainen lämmöntuotanto: Vähentynyt virrankulutus tarkoittaa minimaalista lämmön kertymistä, mikä parantaa kestävyyttä.
- Vakaa toiminta: Lukitusreleet pysyvät viimeisessä asennossaan jopa sähkökatkojen aikana.
- Ihanteellinen akkukäyttöisille järjestelmille: Niiden kyky ylläpitää tilaa ilman jatkuvaa virtaa tekee niistä täydellisen akkukäyttöisille laitteille.
Useat teollisuudenalat käyttävät lukitusreleitä, mukaan lukien:
Energiatehokkaat kodinkoneet ja älykkäät valaistusjärjestelmät ovat esimerkkejä kodin automaatiosta.
Teollinen ohjaus: Tehotehokas kytkentä on välttämätöntä automatisoiduille järjestelmille ja koneille.
Sovellukset verkkoreleen ja signaalin kytkentään tietoliikenteessä.
Autoelektroniikka: Sähköjärjestelmät ja sähköikkunan säätimet.
Lukitusreleetovat suosittu vaihtoehto energiaherkissä sovelluksissa, koska ne tarjoavat tehokkaan tavan ylläpitää piirin tiloja ilman jatkuvaa tehoa. Ne ovat välttämättömiä, koska ne voidaan asettaa ja nollata pienellä energiamäärällä, olipa kyse viestintäverkoista, kodinkoneista tai teollisuusautomaatiosta. Niiden toimintatavan tunteminen takaa, että niitä käytetään mahdollisimman tehokkaasti erilaisissa sähkö- ja elektroniikkasovelluksissa.

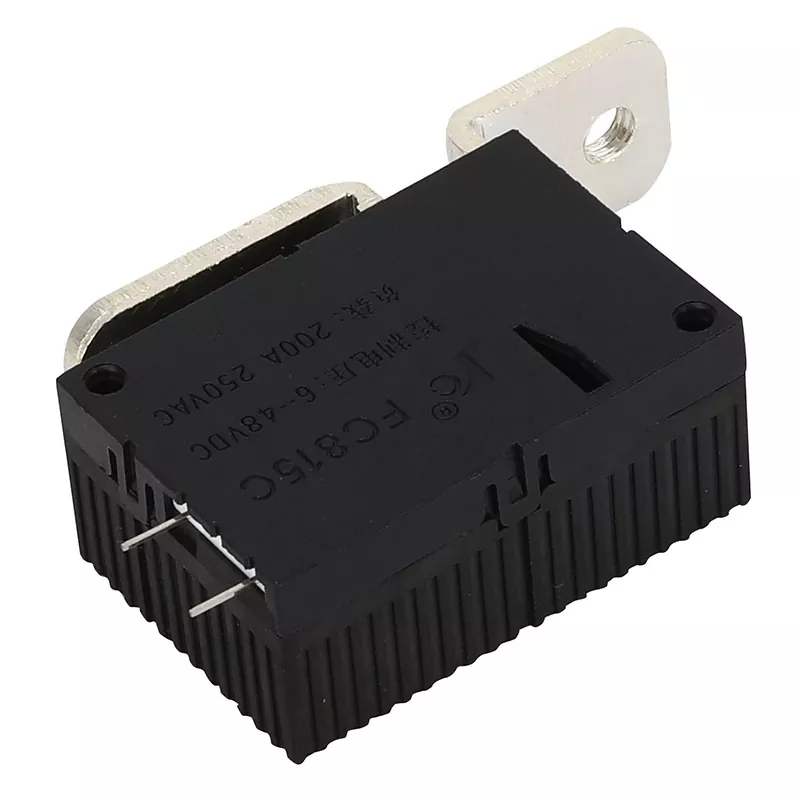

Face Electric Co., Ltd. on aina noudattanut "jatkuvan innovaation ja käytännöllisen hallinnan" laatupolitiikkaa ja on luonut teollisuuden merkkituotteita, joiden liikefilosofia on selviytyä laadunvarmistuksen ja laajamittaisen tuotannon kehittämisen avulla. Tällä hetkellä yrityksemme itsenäisesti suunnittelemat ja kehittämät lukitusreleet voivat tarjota asiakkaille erilaisia eritelmiä 16A - 200A. Yrityksen tuotteet täyttävät EU:n ROHS-direktiivin vaatimukset, ja yhtiön tuotteilla on kansalliset keksintöpatentit ja hyödyllisyysmallipatenttitodistukset; Vieraile verkkosivuillamme osoitteessa www.facerelay.com saadaksesi lisätietoja tuotteistamme. Tiedustelut voit ottaa meihin yhteyttä osoitteessalydia@face-relay.com.
