Lukitsevat releet ovat tehokas ja vähän virtaa kuluttava tapa pitää kytkimen tila.Lukitusreleetkäyttävät lyhyttä pulssia tilojen vaihtamiseen ja pysyvät lopullisessa asennossaan ilman jatkuvaa energiaa, toisin kuin perinteiset releet, jotka tarvitsevat jatkuvan jännitelähteen ylläpitääkseen tilaa. Lukitusreleen tehokasta ohjausta tarkastellaan tässä artikkelissa.
Laukaisun jälkeen lukitusrele – jota kutsutaan myös bistabiiliksi releeksi – säilyttää asemansa, vaikka virta katkeaa. Asetus ja nollaus ovat sen kaksi vakaata tilaa. Ohjauspulssit saavat releen vaihtamaan näiden tilojen välillä.
Ohjaus alukitusreleriippuu sen tyypistä - yksikelainen tai kaksikelainen.
1. Yksikäämin lukitusreleen ohjaaminen
Yksikelainen lukitusrele toimii vaihtuvilla napaisuuspulsseilla:
- Releen asettaminen (ON-tila): Positiivinen jännitepulssi aktivoi kelan ja siirtää sisäiset koskettimet asetettuun asentoon.
- Releen nollaus (OFF-tila): Negatiivinen jännitepulssi (tai käänteisen napaisuuden pulssi) siirtää koskettimet takaisin nollausasentoon.
Yksikäämin lukitusreleen ohjaamiseen voit käyttää:
- H-Bridge Circuit: Vaihtaa käämiin syötetyn jännitteen napaisuutta.
- Mikro-ohjain (MCU) kahdella ulostulolla: Yksi lähtö antaa positiivisen pulssin ja toinen negatiivisen pulssin.
2. Kaksikelaisen lukitusreleen ohjaaminen
Kaksikelaisessa lukitusreleessä on kaksi erillistä kelaa - yksi asetusta ja toinen nollausta varten:
- Releen asettaminen (ON-tila): Lyhyt pulssi "set"-käämiin siirtää sisäiset koskettimet ON-asentoon.
- Releen nollaus (OFF-tila): Lyhyt pulssi "reset"-kelaan siirtää koskettimet takaisin OFF-asentoon.
Voit ohjata kaksikelaista lukitusrelettä käyttämällä:
- Painikekytkimet: Yksi kytkin asetuskelalle ja toinen nollauskelalle.
- Mikrokontrollerin lähdöt: Ohjelmoitu lähettämään pulssi oikealle kelalle tarvittaessa.
- Transistori- tai MOSFET-kytkentäpiiri: Suuremman jännitteen/virtareleiden ohjaamiseen pienitehoisista ohjauslähteistä.
- Energiatehokkuus: Oikea ohjaus varmistaa minimaalisen virrankulutuksen.
- Luotettavuus: Oikean kytkentätekniikan käyttö estää releen toimintahäiriöt.
- Integrointi: Integroituu helposti automaatiojärjestelmiin ja mikro-ohjaimiin.

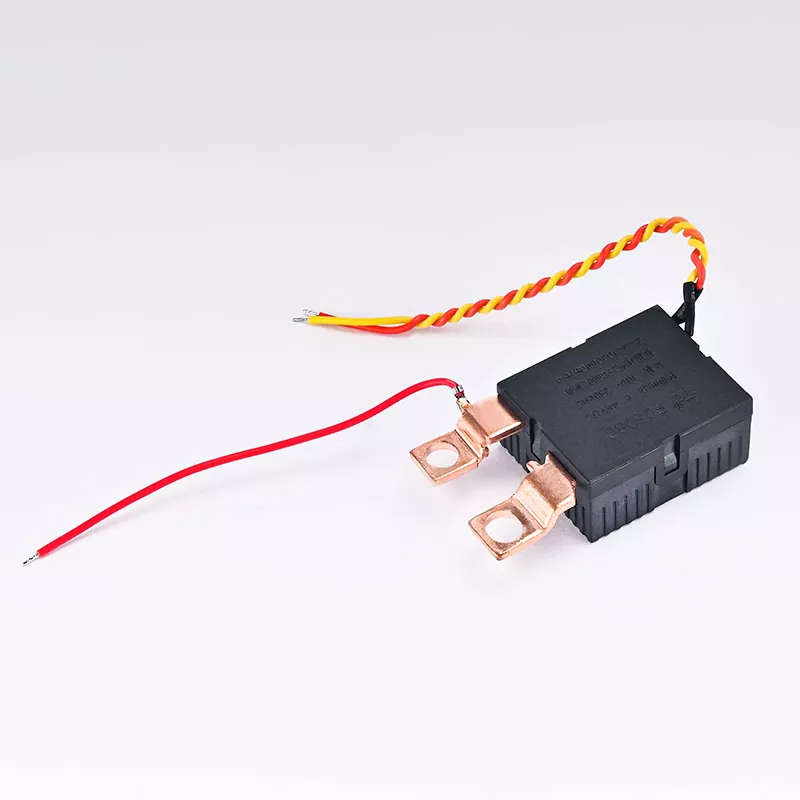

Useat teollisuudenalat käyttävät lukitusreleitä, mukaan lukien:
Älykäs valaistus ja energiaa säästävät sovellukset ovat esimerkkejä kodin automaatiosta.
Teollinen ohjaus: Tehokas kytkentä on välttämätöntä automatisoiduille järjestelmille ja koneille.
Tietoliikenne: Virransäästötoimenpiteet ja signaalin reititys.
Autoelektroniikkaan kuuluvat akkukäyttöiset laitteet, kuten sähköikkunan säätimet.
Tietäen l:n tyypinkiinnitysreleja sopivan kytkentämekanismin käyttö ovat välttämättömiä sen ohjaamiseksi. Oikean ohjauksen varmistaminen mahdollistaa luotettavan ja tehokkaan toiminnan useissa eri sovelluksissa, olipa kyseessä sitten H-Bridge, mikro-ohjain tai manuaaliset kytkimet.
